کابل آلومینیومی تکرشته با عایق و روکش PVC، 0.6/1 کیلوولت، از ۱۶ تا ۵۰۰ میلی‌متر مربع، سبک و اقتصادی برای شبکه‌های برق.

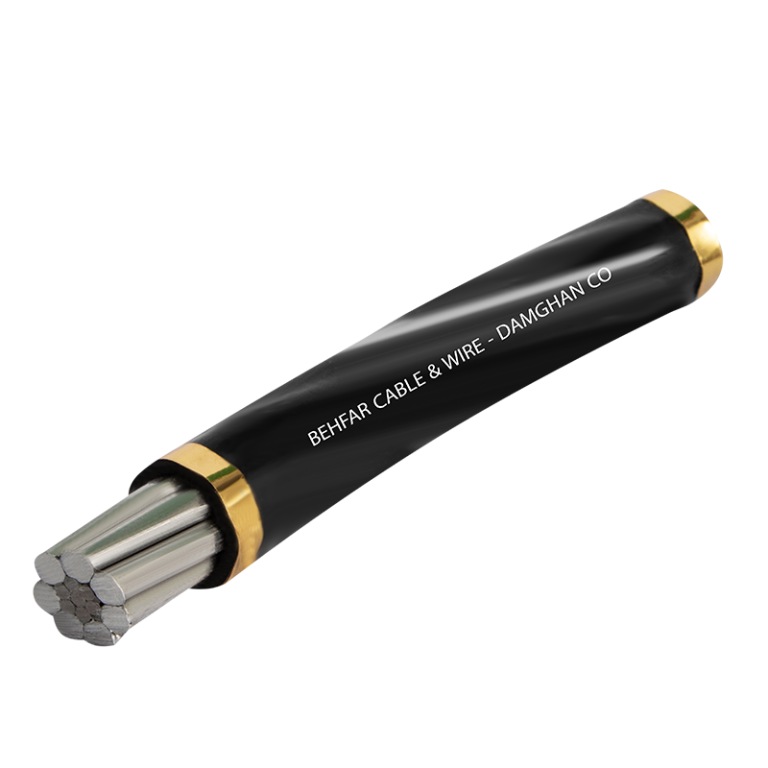

معرفی کابل‌های غیرقابل انعطاف تک‌رشته‌ای با هادی آلومینیوم و عایق PVC
این کابل‌ها با هادی آلومینیومی برای نصب داخل یا بیرون ساختمان، در کانال و سینی کابل، پست‌های قدرت و کلیدزنی، واحدهای صنعتی و ساختمان‌های تجاری ساخته می‌شوند و در محل‌های بدون خطر آسیب مکانیکی برای دفن مستقیم مناسب‌اند.
ساختار
- هادی: آلومینیوم ساده، چندمفتولی و فشرده، کلاس ۲ IEC 60228
- عایق: PVC
- شناسایی رشته‌ها: با رنگ
- روکش خارجی: PVC، رنگ استاندارد مشکی (رنگ‌های دیگر با سفارش)
مشخصات فنی
- سطح مقطع: از ۱۶ تا ۵۰۰ میلی‌متر مربع
- دمای کاری: ۲۵- تا ۸۰+ درجه سانتی‌گراد
- حداکثر دمای اتصال کوتاه: ۱۶۰ درجه سانتی‌گراد (حداکثر ۵ ثانیه)
- ولتاژ کاری: 0.6/1 کیلوولت
- ولتاژ آزمون: 3.5 کیلوولت rms یا 8.4 کیلوولت DC به مدت ۵ دقیقه
- مقاوم در برابر انتشار شعله مطابق IEC 60332-1
استانداردها
IEC 60502-1، ISIRI 3569-1
جدول مشخصات و ابعاد
| سطح مقطع (mm²) | تعداد × قطر مفتول (mm) | ضخامت عایق (mm) | ضخامت روکش (mm) | قطر خارجی تقریبی (mm) | وزن تقریبی (kg/km) |
|---|---|---|---|---|---|
| 1×16 rm | 7×1.70 | 1.0 | 1.4 | 9.9 | 128 |
| 1×25 rm | 7×2.14 | 1.2 | 1.4 | 11.6 | 180 |
| 1×35 rm | 7×2.57 | 1.2 | 1.4 | 12.8 | 224 |
| 1×50 rm | 19×1.83 | 1.4 | 1.4 | 14.5 | 288 |
| 1×70 rm | 19×2.22 | 1.4 | 1.4 | 16.7 | 368 |
| 1×95 rm | 19×2.57 | 1.6 | 1.5 | 18.9 | 488 |
| 1×120 rm | 37×2.10 | 1.6 | 1.5 | 20.6 | 582 |
| 1×150 rm | 37×2.30 | 1.8 | 1.6 | 22.8 | 700 |
| 1×185 rm | 37×2.57 | 2.0 | 1.7 | 25.2 | 870 |
| 1×240 rm | 37×2.93 | 2.2 | 1.8 | 28.5 | 1100 |
| 1×300 rm | 61×2.57 | 2.4 | 1.9 | 31.5 | 1360 |
| 1×400 rm | 61×2.90 | 2.6 | 2.0 | 35.1 | 1720 |
| 1×500 rm | 61×3.28 | 2.8 | 2.1 | 38.8 | 2120 |
