کابل آلومینیومی ۳ و ۴ رشته‌ای قطاعی با عایق و روکش PVC، 0.6/1 کیلوولت، تا ۳۰۰ میلی‌متر مربع، مطابق IEC 60502-1.

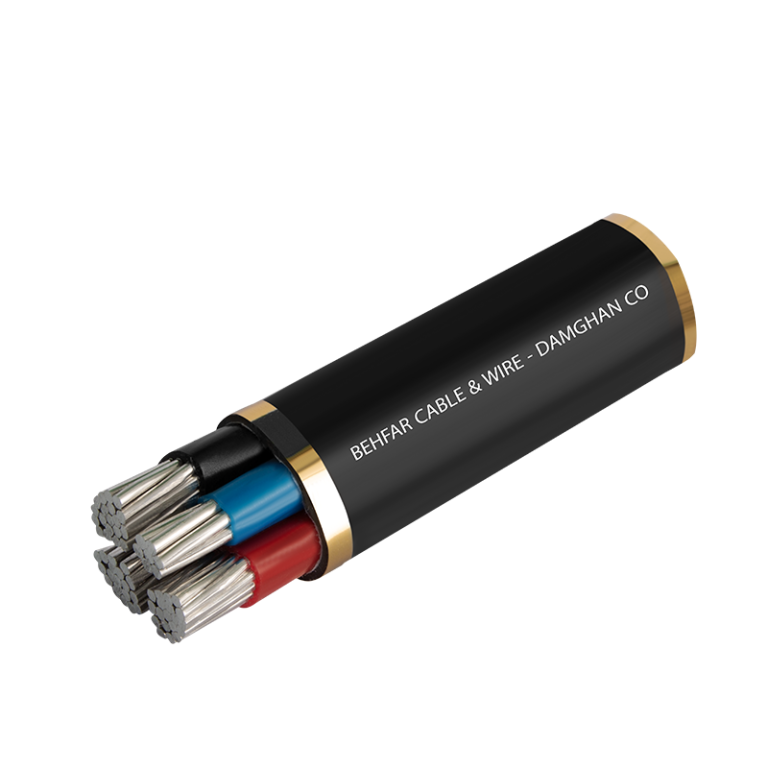

معرفی کابل‌های غیرقابل انعطاف چندرشتهای با هادی آلومینیوم و عایق PVC
این کابل‌ها برای نصب داخل یا بیرون ساختمان، در کانال و سینی کابل، پست‌ها، واحدهای صنعتی و ساختمان‌های تجاری ساخته شده‌اند و در محل‌های بدون خطر آسیب مکانیکی برای دفن مستقیم مناسب‌اند. انواع ۳ رشته‌ای (از 3×50 تا 3×300)، ۳ رشته‌ای با نول کاهش‌یافته (از 3×25/16 تا 3×240/120) و ۴ رشته‌ای (از 4×50 تا 4×240) تولید می‌شوند.
ساختار
- هادی: آلومینیوم ساده، چندمفتولی، کلاس ۲ IEC 60228؛ انواع گرد (rm) و قطاعی (sm)
- عایق: PVC
- شناسایی رشته‌ها: با رنگ
- پوشش داخلی: PVC اکسترود شده سازگار با دمای کاری هادی؛ در کابل‌های قطاعی، رشته‌ها با یک یا دو لایه نوار پلی‌پروپیلن پوشیده می‌شوند
- روکش خارجی: PVC، رنگ استاندارد مشکی (رنگ‌های دیگر با سفارش)
مشخصات فنی
- دمای کاری: ۲۵- تا ۸۰+ درجه سانتی‌گراد
- حداکثر دمای اتصال کوتاه: ۱۶۰ درجه سانتی‌گراد (حداکثر ۵ ثانیه)
- ولتاژ کاری: 0.6/1 کیلوولت
- ولتاژ آزمون: 3.5 کیلوولت rms یا 8.4 کیلوولت DC به مدت ۵ دقیقه
- مقاوم در برابر انتشار شعله مطابق IEC 60332-1
استانداردها
IEC 60502-1، ISIRI 3569-1
جدول مشخصات و ابعاد
کابل ۳ رشته‌ای
| سطح مقطع (mm²) | تعداد × قطر مفتول (mm) | ضخامت عایق (mm) | ضخامت روکش (mm) | قطر خارجی تقریبی (mm) | وزن تقریبی (kg/km) |
|---|---|---|---|---|---|
| 3×50 sm | 19×1.83 | 1.4 | 1.8 | 26.8 | 830 |
| 3×70 sm | 19×2.22 | 1.4 | 1.9 | 30.2 | 1050 |
| 3×95 sm | 19×2.57 | 1.6 | 2.0 | 33.8 | 1430 |
| 3×120 sm | 37×2.08 | 1.6 | 2.1 | 36.4 | 1710 |
| 3×150 sm | 37×2.30 | 1.8 | 2.2 | 40.5 | 2090 |
| 3×185 sm | 37×2.57 | 2.0 | 2.4 | 45.2 | 2520 |
| 3×240 sm | 37×2.93 | 2.2 | 2.6 | 52 | 3260 |
| 3×300 sm | 61×2.57 | 2.4 | 2.7 | 59 | 4010 |
کابل ۳ رشته‌ای با نول کاهش‌یافته
| سطح مقطع (mm²) | تعداد × قطر مفتول (mm) | ضخامت عایق (mm) | ضخامت روکش (mm) | قطر خارجی تقریبی (mm) | وزن تقریبی (kg/km) |
|---|---|---|---|---|---|
| 3×25/16 rm | 7×2.14 – 7×1.70 | 1.2 – 1.0 | 1.8 | 26.2 | 904 |
| 3×35/16 rm | 7×2.52 – 7×1.70 | 1.2 – 1.0 | 1.8 | 28.5 | 1080 |
| 3×50/25 sm | 19×1.83 – 7×2.14 | 1.4 – 1.2 | 1.8 | 27.6 | 925 |
| 3×70/35 sm | 19×2.22 – 7×2.52 | 1.4 – 1.2 | 1.9 | 31.0 | 1180 |
| 3×95/50 sm | 19×2.57 – 19×1.83 | 1.6 – 1.4 | 2.1 | 34.7 | 1630 |
| 3×120/70 sm | 37×2.08 – 19×2.22 | 1.6 – 1.4 | 2.2 | 38.2 | 1980 |
| 3×150/70 sm | 37×2.30 – 19×2.22 | 1.8 – 1.4 | 2.3 | 44 | 2360 |
| 3×185/95 sm | 37×2.57 – 19×2.57 | 2.0 – 1.6 | 2.4 | 47.4 | 2890 |
| 3×240/120 sm | 37×2.93 – 37×2.08 | 2.2 – 1.6 | 2.5 | 53.6 | 3722 |
کابل ۴ رشته‌ای
| سطح مقطع (mm²) | تعداد × قطر مفتول (mm) | ضخامت عایق (mm) | ضخامت روکش (mm) | قطر خارجی تقریبی (mm) | وزن تقریبی (kg/km) |
|---|---|---|---|---|---|
| 4×50 sm | 19×1.83 | 1.4 | 1.9 | 30.6 | 1090 |
| 4×70 sm | 19×2.22 | 1.4 | 2.0 | 34.2 | 1400 |
| 4×95 sm | 19×2.57 | 1.6 | 2.1 | 38.4 | 1880 |
| 4×120 sm | 37×2.08 | 1.6 | 2.2 | 41.5 | 2260 |
| 4×150 sm | 37×2.30 | 1.8 | 2.4 | 45.5 | 2790 |
| 4×185 sm | 37×2.57 | 2.0 | 2.6 | 50.5 | 3370 |
| 4×240 sm | 37×2.93 | 2.2 | 2.8 | 59 | 4350 |
