کابل آلومینیومی تکرشته با عایق XLPE و روکش PVC، 0.6/1 کیلوولت، دمای کاری تا ۹۰ درجه سانتی‌گراد، از ۱۶ تا ۵۰۰ میلی‌متر مربع.

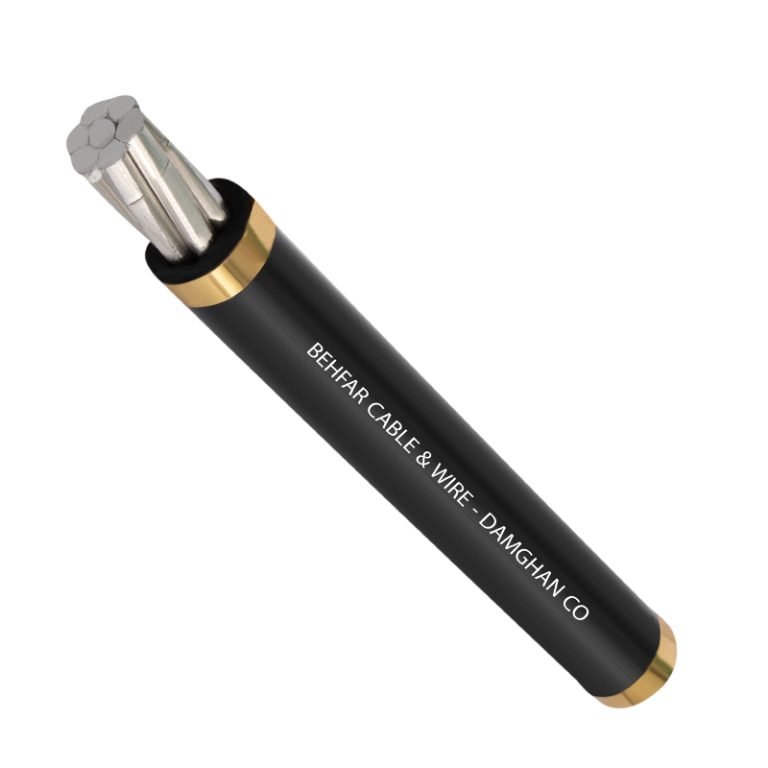

معرفی کابل‌های غیرقابل انعطاف تک‌رشته‌ای با هادی آلومینیوم و عایق XLPE
این کابل‌ها از هادی آلومینیومی با عایق XLPE ساخته می‌شوند و برای نصب در داخل یا بیرون ساختمان، کانال و سینی کابل، پست‌ها، واحدهای صنعتی و ساختمان‌های تجاری مناسب‌اند.
ساختار
- هادی: آلومینیوم ساده، چندمفتولی و فشرده، کلاس ۲ IEC 60228
- عایق: پلی‌اتیلن شبکه‌ای (XLPE)
- شناسایی رشته‌ها: با رنگ
- روکش خارجی: PVC، رنگ استاندارد مشکی (رنگ‌های دیگر با سفارش)
مشخصات فنی
- سطح مقطع: از ۱۶ تا ۵۰۰ میلی‌متر مربع
- دمای کاری: ۲۵- تا ۹۰+ درجه سانتی‌گراد
- حداکثر دمای اتصال کوتاه: ۲۵۰ درجه سانتی‌گراد (حداکثر ۵ ثانیه)
- ولتاژ کاری: 0.6/1 کیلوولت
- ولتاژ آزمون: 3.5 کیلوولت rms یا 8.4 کیلوولت DC به مدت ۵ دقیقه
- مقاوم در برابر انتشار شعله مطابق IEC 60332-1
استانداردها
IEC 60502-1، ISIRI 3569-1
جدول مشخصات و ابعاد
| سطح مقطع (mm²) | تعداد × قطر مفتول (mm) | ضخامت عایق (mm) | ضخامت روکش (mm) | قطر خارجی تقریبی (mm) | وزن تقریبی (kg/km) |
|---|---|---|---|---|---|
| 1×16 rm | 7×1.70 | 0.7 | 1.4 | 9.5 | 116 |
| 1×25 rm | 7×2.14 | 0.9 | 1.4 | 11.2 | 166 |
| 1×35 rm | 7×2.57 | 0.9 | 1.4 | 12.1 | 204 |
| 1×50 rm | 19×1.83 | 1.0 | 1.4 | 13.3 | 256 |
| 1×70 rm | 19×2.22 | 1.1 | 1.4 | 15.3 | 336 |
| 1×95 rm | 19×2.57 | 1.1 | 1.5 | 17.2 | 445 |
| 1×120 rm | 37×2.10 | 1.2 | 1.5 | 18.5 | 546 |
| 1×150 rm | 37×2.30 | 1.4 | 1.6 | 20.6 | 670 |
| 1×185 rm | 37×2.57 | 1.6 | 1.6 | 22.5 | 820 |
| 1×240 rm | 37×2.93 | 1.7 | 1.8 | 26.2 | 1060 |
| 1×300 rm | 61×2.57 | 1.8 | 1.9 | 29.2 | 1290 |
| 1×400 rm | 61×2.90 | 2.0 | 2.0 | 31.4 | 1600 |
| 1×500 rm | 61×3.28 | 2.2 | 2.1 | 35.6 | 2080 |
