کابل آلومینیومی چندرشتهای با عایق XLPE و روکش PVC، 0.6/1 کیلوولت، دمای کاری تا ۹۰ درجه سانتی‌گراد، مطابق IEC 60502-1.

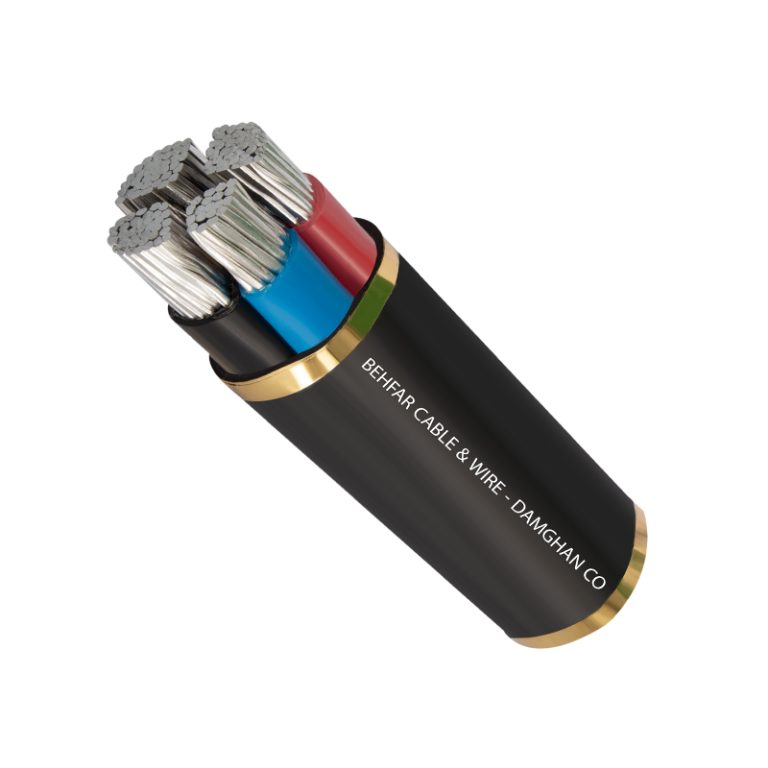

معرفی کابل‌های غیرقابل انعطاف چندرشتهای با هادی آلومینیوم و عایق XLPE
این کابل‌ها برای نصب در داخل یا بیرون ساختمان، در کانال و سینی کابل، پست‌های قدرت و کلیدزنی، واحدهای صنعتی و ساختمان‌های تجاری ساخته شده‌اند. انواع ۳ رشته‌ای با نول کاهش‌یافته (از 3×25+16 تا 3×240/120) و ۳ رشته‌ای (از 3×50 تا 3×240) موجودند.
ساختار
- هادی: آلومینیوم ساده، چندمفتولی، کلاس ۲ IEC 60228
- عایق: پلی‌اتیلن شبکه‌ای (XLPE)
- شناسایی رشته‌ها: با رنگ
- پوشش داخلی: PVC اکسترود شده سازگار با دمای کاری هادی؛ در کابل‌های قطاعی، رشته‌ها با یک یا دو لایه نوار پلی‌پروپیلن پوشیده می‌شوند
- روکش خارجی: PVC، رنگ استاندارد مشکی (رنگ‌های دیگر با سفارش)
مشخصات فنی
- دمای کاری: ۲۵- تا ۹۰+ درجه سانتی‌گراد
- حداکثر دمای اتصال کوتاه: ۲۵۰ درجه سانتی‌گراد (حداکثر ۵ ثانیه)
- ولتاژ کاری: 0.6/1 کیلوولت
- ولتاژ آزمون: 3.5 کیلوولت rms یا 8.4 کیلوولت DC به مدت ۵ دقیقه
- مقاوم در برابر انتشار شعله مطابق IEC 60332-1
استانداردها
IEC 60502-1، ISIRI 3569-1
جدول مشخصات و ابعاد
کابل ۳ رشته‌ای با نول کاهش‌یافته
| سطح مقطع (mm²) | تعداد × قطر مفتول (mm) | ضخامت عایق (mm) | ضخامت روکش (mm) | قطر خارجی تقریبی (mm) | وزن تقریبی (kg/km) |
|---|---|---|---|---|---|
| 3×25+16 rm | 7×2.14 – 7×1.70 | 0.9 – 0.7 | 1.8 | 24.2 | 780 |
| 3×35+16 rm | 7×2.52 – 7×1.70 | 0.9 – 0.7 | 1.8 | 26.2 | 940 |
| 3×50/25 sm | 19×1.83 – 7×2.14 | 1.0 – 0.9 | 1.8 | 26.2 | 860 |
| 3×70/35 sm | 19×2.22 – 7×2.52 | 1.1 – 0.9 | 1.9 | 29.4 | 1160 |
| 3×95/50 sm | 19×2.57 – 19×1.83 | 1.1 – 1.0 | 2.1 | 32.5 | 1520 |
| 3×120/70 sm | 37×2.08 – 19×2.22 | 1.2 – 1.1 | 2.2 | 36.2 | 1910 |
| 3×150/70 sm | 37×2.30 – 19×2.22 | 1.4 – 1.1 | 2.3 | 41.2 | 2280 |
| 3×185/95 sm | 37×2.57 – 19×2.57 | 1.6 – 1.1 | 2.5 | 44.4 | 2840 |
| 3×240/120 sm | 37×2.93 – 37×2.08 | 1.7 – 1.2 | 2.7 | 51.2 | 3520 |
کابل ۳ رشته‌ای
| سطح مقطع (mm²) | تعداد × قطر مفتول (mm) | ضخامت عایق (mm) | ضخامت روکش (mm) | قطر خارجی تقریبی (mm) | وزن تقریبی (kg/km) |
|---|---|---|---|---|---|
| 3×50 sm | 19×1.83 | 1.0 | 1.8 | 25.1 | 720 |
| 3×70 sm | 19×2.22 | 1.1 | 1.9 | 28.4 | 950 |
| 3×95 sm | 19×2.57 | 1.1 | 2.0 | 31.5 | 1220 |
| 3×120 sm | 37×2.08 | 1.2 | 2.1 | 35.0 | 1510 |
| 3×150 sm | 37×2.30 | 1.4 | 2.2 | 39.0 | 1860 |
| 3×185 sm | 37×2.57 | 1.6 | 2.3 | 43.2 | 2320 |
| 3×240 sm | 37×2.93 | 1.7 | 2.6 | 49.0 | 2950 |
