سیم مسی افشان تکرشته با عایق PVC و بدون روکش برای سیم‌کشی روشنایی ساختمان‌های مسکونی و تجاری، از ۰٫۵ تا ۲۴۰ میلی‌متر مربع، مطابق IEC 60227-3.
معرفی سیم‌های تکرشته قابل انعطاف با عایق PVC

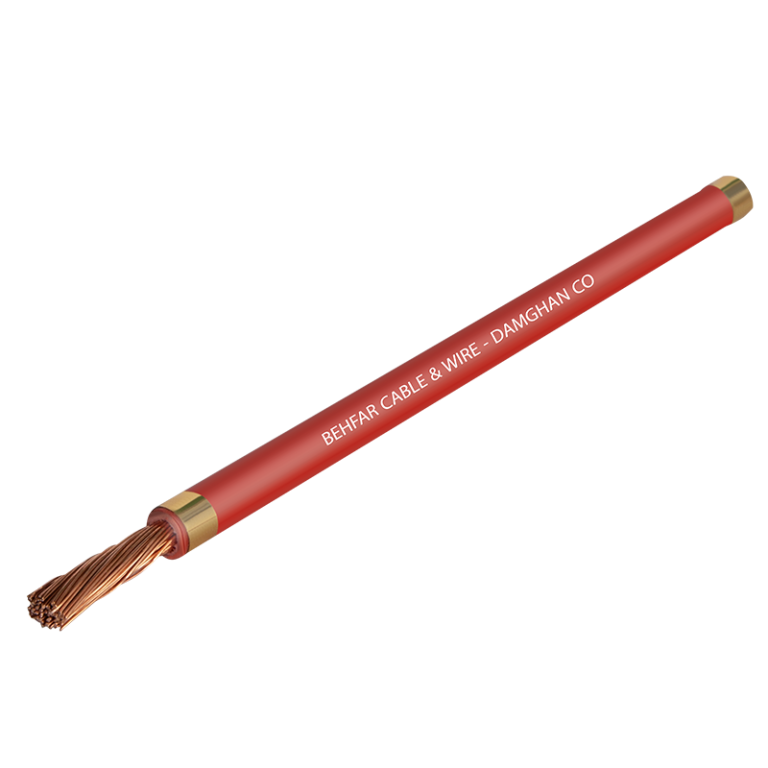

سیم‌های تکرشته قابل انعطاف بهفر دامغان (نوع NYAF) از یک هادی مسی افشان با عایق PVC ساخته می‌شوند و روکش خارجی ندارند. این سیم‌ها برای سیم‌کشی روشنایی در ساختمان‌های مسکونی و تجاری، داخل لوله‌های روکار یا توکار طراحی شده‌اند. در نصب ثابت داخل ساختمان تا ولتاژ ۱۰۰۰ ولت AC یا ۷۵۰ ولت DC نسبت به زمین قابل استفاده‌اند.
ساختار
- هادی: مس آنیل‌شده ساده، افشان، کلاس ۵ استاندارد IEC 60228 (مطابق VDE 0295 و ISIRI 3084)
- عایق: پلی‌وینیل کلراید (PVC)
مشخصات فنی
- محدوده سطح مقطع: از ۰٫۵ تا ۲۴۰ میلی‌متر مربع
- دمای کاری: ۲۵- تا ۷۰+ درجه سانتی‌گراد
- ولتاژ کاری: 300/500 ولت تا سطح مقطع ۱ میلی‌متر مربع و 450/750 ولت برای ۱٫۵ میلی‌متر مربع و بالاتر
- ولتاژ آزمون (۵ دقیقه): ۱۵۰۰ ولت AC برای 300/500 ولت و ۲۵۰۰ ولت AC برای 450/750 ولت
- مقاومت هادی: مطابق کلاس ۵ استاندارد IEC 60228
- مقاوم در برابر انتشار شعله مطابق IEC 60332-1
استانداردها
IEC 60227-3، BS 6004، VDE 0250، ISIRI 607-02
جدول مشخصات و ابعاد
| سطح مقطع (mm²) | تعداد × قطر مفتول (mm) | ضخامت عایق (mm) | قطر خارجی تقریبی (mm) | وزن تقریبی (kg/km) | حداکثر مقاومت DC (Ω/km) |
|---|---|---|---|---|---|
| 0.5 | 16×0.2 | 0.6 | 2.2 | 9 | 39 |
| 0.75 | 24×0.2 | 0.6 | 2.4 | 12 | 26 |
| 1.0 | 32×0.2 | 0.6 | 2.6 | 15 | 19.5 |
| 1.5 | 30×0.25 | 0.7 | 3.0 | 21 | 13.3 |
| 2.5 | 50×0.25 | 0.8 | 3.6 | 33 | 7.98 |
| 4.0 | 56×0.3 | 0.8 | 4.2 | 48 | 4.95 |
| 6.0 | 84×0.3 | 0.8 | 4.8 | 68 | 3.30 |
| 10 | 80×0.4 | 1.0 | 6.1 | 114 | 1.91 |
| 16 | 127×0.4 | 1.0 | 7.1 | 173 | 1.21 |
| 25 | 199×0.4 | 1.2 | 9.3 | 272 | 0.780 |
| 35 | 278×0.4 | 1.2 | 10.7 | 365 | 0.554 |
| 50 | 398×0.4 | 1.4 | 12.6 | 520 | 0.386 |
| 70 | 357×0.5 | 1.4 | 14.4 | 712 | 0.272 |
| 95 | 484×0.5 | 1.6 | 16.4 | 956 | 0.206 |
| 120 | 612×0.5 | 1.6 | 18.2 | 1210 | 0.161 |
| 150 | 765×0.5 | 1.8 | 20.2 | 1520 | 0.129 |
| 185 | 943×0.5 | 2.0 | 22.4 | 1874 | 0.106 |
| 240 | 1224×0.5 | 2.2 | 25.4 | 2420 | 0.0801 |
برای آشنایی با تفاوت سیم‌های افشان و مفتولی، راهنمای سیم و کابل افشان را بخوانید.
