کابل قدرت افشان تکرشته 0.6/1 کیلوولت از ۴ تا ۴۰۰ میلی‌متر مربع با عایق و روکش PVC برای پست‌ها و تأسیسات صنعتی، مطابق IEC 60502-1.

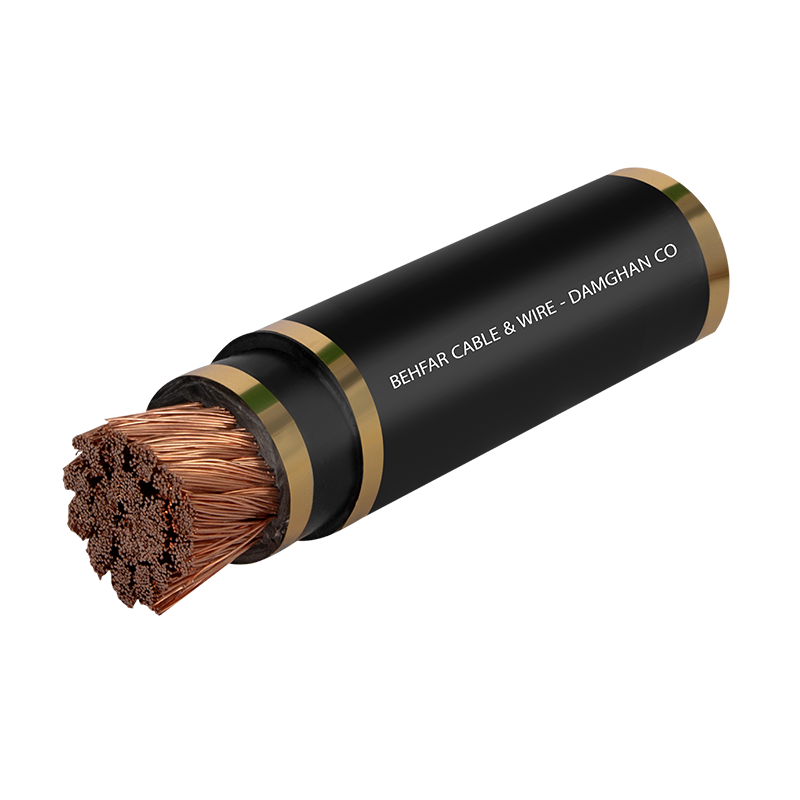

معرفی کابل‌های قابل انعطاف تکرشته قدرت با عایق و روکش PVC
کابل‌های قدرت تکرشته قابل انعطاف بهفر دامغان برای نصب در داخل یا بیرون ساختمان، در کانال و سینی کابل، در پست‌های قدرت و کلیدزنی، کارخانه‌ها و ساختمان‌های تجاری ساخته شده‌اند. در محل‌هایی که خطر آسیب مکانیکی نیست، برای دفن مستقیم در خاک مناسب‌اند. انعطاف هادی افشان کلاس ۵ نصب را در مسیرهای پرپیچ‌وخم ساده‌تر می‌کند.
ساختار
- هادی: مس آنیل‌شده ساده، افشان، کلاس ۵ IEC 60228 (ISIRI 3084)
- عایق: PVC
- روکش خارجی: PVC، رنگ استاندارد مشکی (رنگ‌های دیگر با سفارش)
مشخصات فنی
- سطح مقطع: از ۴ تا ۴۰۰ میلی‌متر مربع
- دمای کاری: ۲۵- تا ۸۰+ درجه سانتی‌گراد
- حداکثر دمای اتصال کوتاه: ۱۶۰ درجه سانتی‌گراد (حداکثر ۵ ثانیه)
- ولتاژ کاری: 0.6/1 کیلوولت
- ولتاژ آزمون: 3.5 کیلوولت rms یا 8.4 کیلوولت DC به مدت ۵ دقیقه
- مقاوم در برابر انتشار شعله مطابق IEC 60332-1
استانداردها
IEC 60502-1، ISIRI 3569-1
جدول مشخصات و ابعاد
| سطح مقطع (mm²) | تعداد × قطر مفتول (mm) | ضخامت عایق (mm) | ضخامت روکش (mm) | قطر خارجی تقریبی (mm) | وزن تقریبی (kg/km) |
|---|---|---|---|---|---|
| 1×4 | 56×0.3 | 1.0 | 1.4 | 7 | 84 |
| 1×6 | 84×0.3 | 1.0 | 1.4 | 7.6 | 108 |
| 1×10 | 80×0.4 | 1.0 | 1.4 | 9 | 162 |
| 1×16 | 127×0.4 | 1.0 | 1.4 | 10.2 | 230 |
| 1×25 | 199×0.4 | 1.2 | 1.4 | 12.6 | 340 |
| 1×35 | 278×0.4 | 1.2 | 1.4 | 13.9 | 450 |
| 1×50 | 398×0.4 | 1.4 | 1.4 | 16.3 | 612 |
| 1×70 | 357×0.5 | 1.4 | 1.5 | 18.2 | 850 |
| 1×95 | 484×0.5 | 1.6 | 1.6 | 21 | 1110 |
| 1×120 | 612×0.5 | 1.6 | 1.6 | 23 | 1390 |
| 1×150 | 765×0.5 | 1.8 | 1.7 | 25.4 | 1720 |
| 1×185 | 943×0.5 | 2.0 | 1.8 | 28.3 | 2100 |
| 1×240 | 1224×0.5 | 2.2 | 1.9 | 31.8 | 2730 |
| 1×300 | 1520×0.5 | 2.4 | 2.0 | 35.2 | 3400 |
| 1×400 | 2030×0.5 | 2.6 | 2.2 | 40 | 4440 |
