کابل مسی تکرشته با عایق و روکش PVC، 0.6/1 کیلوولت، از ۴ تا ۵۰۰ میلی‌متر مربع، برای نصب ثابت در کانال و سینی کابل، مطابق IEC 60502-1.

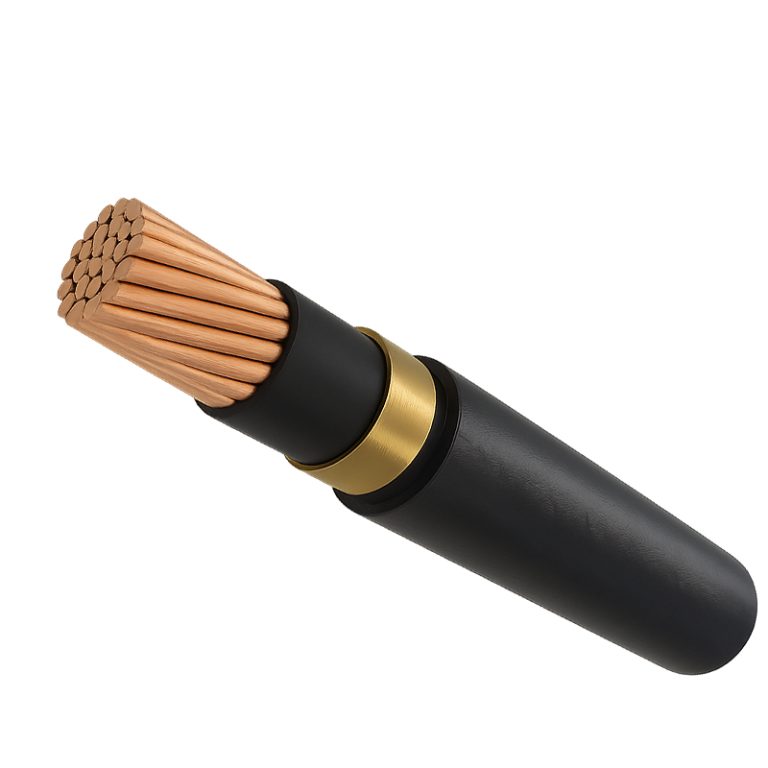

معرفی کابل‌های غیرقابل انعطاف تک‌رشته‌ای با عایق PVC
این کابل‌های تکرشته برای نصب ثابت (غیرقابل انعطاف) داخل یا بیرون ساختمان در کانال و سینی کابل، پست‌های قدرت و کلیدزنی، واحدهای صنعتی و ساختمان‌های تجاری ساخته می‌شوند و در محل‌های بدون خطر آسیب مکانیکی برای دفن مستقیم مناسب‌اند.
ساختار
- هادی: مس آنیل‌شده ساده، تک‌مفتولی (کلاس ۱) یا چندمفتولی (کلاس ۲) مطابق IEC 60228
- عایق: PVC
- شناسایی رشته‌ها: با رنگ
- روکش خارجی: PVC، رنگ استاندارد مشکی (رنگ‌های دیگر با سفارش)
مشخصات فنی
- سطح مقطع: از ۴ تا ۵۰۰ میلی‌متر مربع (هادی گرد تک‌مفتولی تا ۱۰ و گرد چندمفتولی از ۴ تا ۵۰۰)
- دمای کاری: ۲۵- تا ۸۰+ درجه سانتی‌گراد
- حداکثر دمای اتصال کوتاه: ۱۶۰ درجه سانتی‌گراد (حداکثر ۵ ثانیه)
- ولتاژ کاری: 0.6/1 کیلوولت
- ولتاژ آزمون: 3.5 کیلوولت rms یا 8.4 کیلوولت DC به مدت ۵ دقیقه
- مقاوم در برابر انتشار شعله مطابق IEC 60332-1
استانداردها
IEC 60502-1، BS 6346، VDE 0271، ISIRI 3569-1
جدول مشخصات و ابعاد
| سطح مقطع (mm²) | تعداد × قطر مفتول (mm) | ضخامت عایق (mm) | ضخامت روکش (mm) | قطر خارجی تقریبی (mm) | وزن تقریبی (kg/km) |
|---|---|---|---|---|---|
| 1×4 re | 1×2.26 | 1.0 | 1.4 | 7.1 | 82 |
| 1×4 rm | 7×0.85 | 1.0 | 1.4 | 7.4 | 86 |
| 1×6 re | 1×2.78 | 1.0 | 1.4 | 7.6 | 110 |
| 1×6 rm | 7×1.04 | 1.0 | 1.4 | 7.9 | 116 |
| 1×10 re | 1×3.57 | 1.0 | 1.4 | 8.4 | 152 |
| 1×10 rm | 7×1.35 | 1.0 | 1.4 | 8.9 | 160 |
| 1×16 rm | 7×1.70 | 1.0 | 1.4 | 9.9 | 226 |
| 1×25 rm | 7×2.14 | 1.2 | 1.4 | 11.6 | 333 |
| 1×35 rm | 7×2.52 | 1.2 | 1.4 | 12.8 | 436 |
| 1×50 rm | 19×1.78 | 1.4 | 1.4 | 14.5 | 570 |
| 1×70 rm | 19×2.17 | 1.4 | 1.4 | 16.7 | 780 |
| 1×95 rm | 19×2.52 | 1.6 | 1.5 | 18.9 | 1080 |
| 1×120 rm | 37×2.03 | 1.6 | 1.5 | 20.6 | 1330 |
| 1×150 rm | 37×2.25 | 1.8 | 1.6 | 22.8 | 1620 |
| 1×185 rm | 37×2.52 | 2.0 | 1.7 | 25.2 | 2070 |
| 1×240 rm | 61×2.25 | 2.2 | 1.8 | 28.5 | 2640 |
| 1×300 rm | 61×2.52 | 2.4 | 1.9 | 31.5 | 3240 |
| 1×400 rm | 61×2.85 | 2.6 | 2.0 | 35.1 | 4170 |
| 1×500 rm | 61×3.20 | 2.8 | 2.1 | 38.8 | 5210 |
برای انتخاب بین مس و آلومینیوم، مقایسه سیم و کابل مس و آلومینیوم را ببینید.
