کابل خودنگهدار ABC چیست؟ راهنمای انتخاب و کاربرد

کابل خودنگهدار یا ABC یکی از راهکارهای رایج برای شبکه‌های توزیع برق هوایی است. در این کابل، چند هادی عایق‌شده به همراه یک رشته نگهدارنده یا Messenger در کنار هم قرار می‌گیرند و به‌صورت یک مجموعه قابل نصب روی شبکه هوایی عمل می‌کنند.

استفاده از کابل خودنگهدار می‌تواند ایمنی شبکه، نظم مسیر هوایی و مقاومت در برابر تماس‌های ناخواسته را نسبت به هادی‌های لخت بهبود دهد. اما انتخاب صحیح آن به سطح ولتاژ، آرایش شبکه، سطح مقطع، طول مسیر، بار مصرفی، شرایط آب‌وهوایی و تجهیزات نصب وابسته است.

خلاصه صوتی مقاله

ABC مخفف چیست؟

ABC مخفف Aerial Bundled Cable است که در فارسی به آن کابل خودنگهدار یا کابل دسته‌ای هوایی گفته می‌شود. عبارت «خودنگهدار» به این معناست که کابل با کمک رشته نگهدارنده، توان تحمل بار مکانیکی موردنیاز در شبکه هوایی را دارد و برای نصب به آرایش متداول هادی‌های لخت نیاز ندارد.

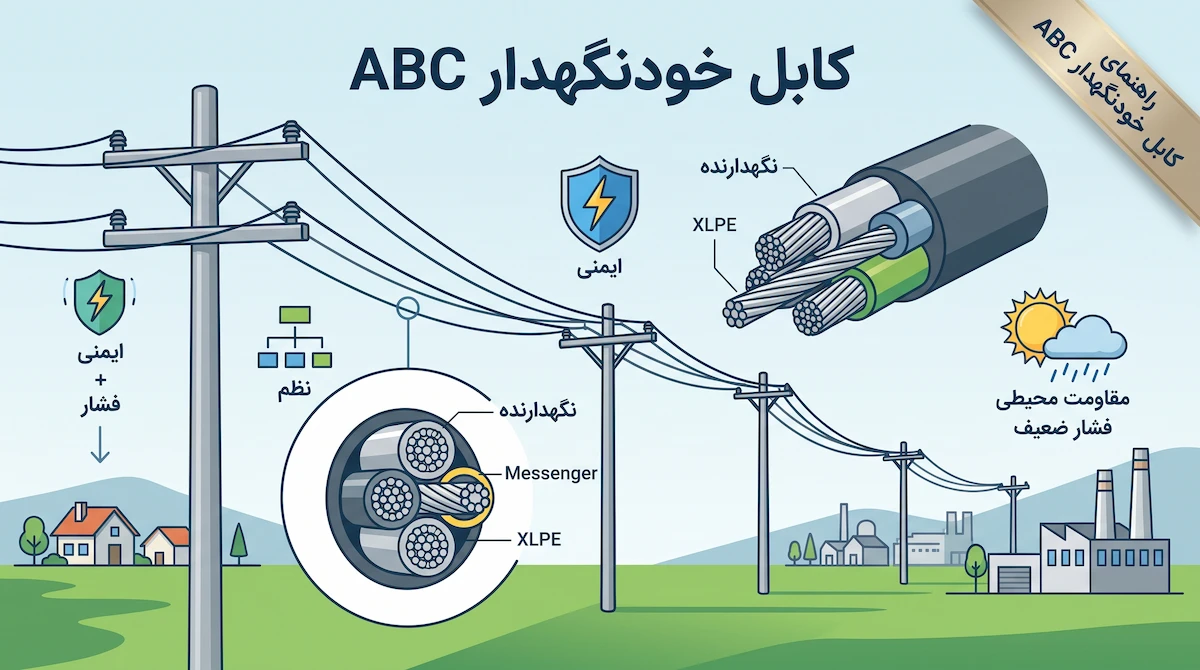

ساختار کابل خودنگهدار چگونه است؟

ساختار دقیق کابل ABC به نوع شبکه و طراحی محصول بستگی دارد. در مدل‌های فشار ضعیف، هادی‌ها معمولاً از آلومینیوم چندرشته و فشرده ساخته می‌شوند و عایق آن‌ها از XLPE است. رشته‌ها به‌صورت تابیده در کنار هم قرار می‌گیرند و رشته نگهدارنده وظیفه تحمل بار مکانیکی کابل را بر عهده دارد.

انواع آرایش کابل خودنگهدار

تعداد رشته‌ها و آرایش کابل به ساختار شبکه بستگی دارد. در کاتالوگ محصولات بهفر، برای کابل‌های ABC آرایش‌هایی شامل فاز، روشنایی، نول و Messenger ذکر شده است. انتخاب بین آن‌ها باید بر اساس نقشه شبکه و نیاز مصرف‌کننده انجام شود.

تعداد رشته به‌تنهایی معیار انتخاب نیست. سطح مقطع هر رشته، بار مصرفی، طول دهانه، تجهیزات نصب و الزامات شرکت توزیع باید هم‌زمان بررسی شوند.

کاربردهای کابل خودنگهدار

• شبکه‌های توزیع برق هوایی فشار ضعیف
• برق‌رسانی در مناطق شهری، روستایی و مسیرهای هوایی
• انشعاب‌های هوایی با طراحی و تأیید فنی مناسب
• مسیرهایی که کاهش تماس ناخواسته با هادی‌های برق اهمیت دارد
• شبکه‌هایی که نظم کابل‌کشی و کاهش شاخ‌وبرگ‌زنی یا تماس‌های محیطی مدنظر است

مزایای کابل خودنگهدار نسبت به هادی لخت

این مزایا به معنی بی‌نیازی از طراحی و اجرای استاندارد نیستند. کیفیت یراق‌آلات، فاصله پایه‌ها، کشش مجاز کابل، مهار مکانیکی و شیوه نصب، بر عملکرد نهایی اثر مستقیم دارند.

کابل خودنگهدار از چه جنسی ساخته می‌شود؟

در کابل‌های خودنگهدار فشار ضعیف، هادی آلومینیومی به دلیل وزن کمتر و کاربرد مناسب در شبکه توزیع هوایی رایج است. در محصولات ABC بهفر، هادی از آلومینیوم چندرشته و فشرده و عایق از XLPE معرفی شده است. شیارهای طولی روی رشته‌های عایق‌شده نیز می‌توانند برای شناسایی رشته‌ها به کار بروند.

برای مشاهده سایر محصولات مرتبط با هادی آلومینیومی، به کابل‌های آلومینیومی تک‌رشته و چندرشته و سیم و کابل غیرقابل انعطاف آلومینیومی با عایق XLPE و PVC مراجعه کنید.

راهنمای انتخاب کابل خودنگهدار

برای انتخاب کابل ABC، ابتدا باید مشخصات شبکه و شرایط مکانیکی مسیر روشن باشد. صرفاً انتخاب یک سایز متداول یا تصمیم‌گیری بر اساس قیمت، رویکرد درستی نیست.

چرا Messenger در کابل ABC اهمیت دارد؟

در شبکه هوایی، کابل علاوه بر عبور جریان باید نیروی کششی ناشی از وزن خود، دهانه بین پایه‌ها و شرایط محیطی را نیز تحمل کند. Messenger یا رشته نگهدارنده برای مدیریت این بار مکانیکی در ساختار کابل قرار دارد. به همین دلیل، انتخاب کابل ABC بدون بررسی طول دهانه، کشش مجاز و روش مهار، کامل نیست.

نباید Messenger را صرفاً یک رشته اضافی در نظر گرفت. سایز و مشخصات آن باید مطابق آرایش محصول و طراحی شبکه انتخاب شود.

نکات مهم نصب کابل خودنگهدار

• کشش کابل باید مطابق مقادیر مجاز سازنده و طراحی پروژه کنترل شود.
• یراق‌آلات باید با قطر، آرایش و سایز کابل سازگار باشند.
• رعایت شعاع خمش و جلوگیری از آسیب‌دیدن عایق در زمان نصب ضروری است.
• اتصال انشعاب و اتصال انتهایی باید با کانکتور و کلمپ مناسب انجام شود.
• فاصله‌های ایمنی، ارتفاع نصب و ضوابط شبکه باید رعایت شوند.
• اجرای نهایی باید توسط نیروی متخصص و طبق نقشه مصوب انجام شود.

اشتباهات رایج در انتخاب و نصب کابل ABC

• انتخاب سطح مقطع تنها بر اساس قیمت یا سایزهای متداول بازار
• نادیده گرفتن طول دهانه و بار مکانیکی مسیر
• استفاده از یراق‌آلات نامتناسب با کابل
• بی‌توجهی به الزامات شرکت توزیع و نقشه مصوب
• آسیب‌زدن به عایق هنگام حمل، بازکردن قرقره یا کشش کابل
• فرض اینکه تمام کابل‌های ABC برای یک ولتاژ و یک کاربرد طراحی شده‌اند

تفاوت کابل خودنگهدار فشار ضعیف و هادی هوایی روکش‌دار

هر دو محصول در شبکه‌های هوایی کاربرد دارند، اما ساختار، سطح ولتاژ، الزامات عایقی و شیوه طراحی آن‌ها می‌تواند متفاوت باشد. کابل خودنگهدار فشار ضعیف معمولاً چند هادی عایق‌شده به همراه Messenger دارد، در حالی که هادی هوایی روکش‌دار می‌تواند برای کاربردها و سطوح ولتاژ دیگر طراحی شود.

بنابراین هنگام درخواست محصول، باید مشخص کنید شبکه فشار ضعیف است یا متوسط، چه آرایش فازی نیاز دارد و الزامات بهره‌بردار چیست. انتخاب نهایی بدون نقشه و مشخصات فنی شبکه توصیه نمی‌شود.

جمع‌بندی

کابل خودنگهدار ABC راهکاری برای شبکه‌های توزیع برق هوایی است که در آن هادی‌های عایق‌شده، رشته نگهدارنده و در صورت نیاز رشته‌های نول و روشنایی در یک مجموعه قرار می‌گیرند. این کابل می‌تواند ایمنی، نظم و عملکرد شبکه هوایی را بهبود دهد؛ اما انتخاب آن باید بر اساس بار، طول مسیر، دهانه، شرایط محیطی، یراق‌آلات و ضوابط پروژه انجام شود.

برای بررسی محصولات سیم و کابل، به صفحه محصولات بهفر دامغان مراجعه کنید. برای انتخاب محصول متناسب با پروژه یا دریافت مشاوره، از صفحه تماس با ما استفاده کنید.

پرسش‌های متداول

کابل ABC چیست؟

ABC مخفف Aerial Bundled Cable است؛ نوعی کابل هوایی که چند هادی عایق‌شده را به همراه رشته نگهدارنده در یک مجموعه قرار می‌دهد.

کابل خودنگهدار برای کجا استفاده می‌شود؟

کاربرد اصلی آن شبکه‌های توزیع برق هوایی فشار ضعیف است. انتخاب مدل باید بر اساس طراحی شبکه و ضوابط بهره‌بردار انجام شود.

Messenger در کابل خودنگهدار چیست؟

Messenger رشته نگهدارنده‌ای است که نقش مهمی در تحمل نیروی کششی و بار مکانیکی کابل در مسیر هوایی دارد.

آیا برای نصب کابل ABC به یراق‌آلات خاص نیاز است؟

بله. کلمپ‌ها، کانکتورها، مهارها و تجهیزات انشعاب باید با سایز و ساختار کابل سازگار باشند و نصب مطابق نقشه و استاندارد انجام شود.
