تفاوت کابل افشان، مفتولی و نیمه افشان چیست؟

یکی از پرسش‌های رایج هنگام خرید سیم و کابل این است: برای پروژه من سیم افشان بهتر است یا مفتولی و نیمه افشان؟ پاسخ به محل نصب، میزان انعطاف موردنیاز، نوع مصرف‌کننده و الزامات اجرایی بستگی دارد. انتخاب اشتباه ممکن است نصب را دشوار کند، عمر کابل را کاهش دهد یا هزینه اجرای پروژه را بالا ببرد.

در گفت‌وگوی روزمره، عبارت «کابل افشان» بسیار استفاده می‌شود؛ اما از نظر فنی، افشان، مفتولی و نیمه افشان در درجه اول نوع و ساختار هادی را توصیف می‌کنند. کابل می‌تواند یک یا چند رشته هادی داشته باشد و بر اساس کاربرد، عایق و روکش متفاوتی نیز داشته باشد. در این مقاله، تفاوت این سه ساختار را با نگاه کاربردی بررسی می‌کنیم.

خلاصه صوتی مقاله

تفاوت اصلی در ساختار هادی است

هادی بخشی از سیم یا کابل است که جریان برق را عبور می‌دهد. تفاوت میان افشان، مفتولی و نیمه افشان به تعداد و قطر رشته‌های فلزی هادی مربوط می‌شود؛ نه صرفاً رنگ عایق یا ضخامت روکش.

سیم یا کابل افشان چیست؟

در هادی افشان، چندین رشته نازک مسی به‌صورت منظم کنار هم تابیده می‌شوند. این ساختار باعث می‌شود سیم یا کابل آسان‌تر خم شود و در مسیرهای دارای پیچ‌وخم، لوله‌گذاری و نصب داخل تابلو، کار با آن ساده‌تر باشد.

در استانداردهای فنی رایج، هادی افشان معمولاً در کلاس‌های انعطاف‌پذیر مانند Class 5 تعریف می‌شود. این موضوع به معنی مناسب‌بودن آن برای تمام کاربردهای متحرک نیست؛ برای حرکت مداوم، خمش تکراری یا شرایط مکانیکی ویژه باید کابل اختصاصی همان کاربرد انتخاب شود.

کاربردهای متداول سیم و کابل افشان

• سیم‌کشی داخل لوله در ساختمان‌های مسکونی و تجاری
• تابلوهای برق و مسیرهایی با خم زیاد
• اتصال تجهیزات، پمپ‌ها و ماشین‌آلات در کاربردهای متناسب با مشخصات کابل
• کابل‌های کنترل و برخی مدارهای فرمان

برای مشاهده دسته‌بندی مرتبط، به صفحه سیم و کابل‌های قابل انعطاف با عایق PVC مراجعه کنید.

مزایا و محدودیت‌های هادی افشان

سیم یا کابل مفتولی چیست؟

هادی مفتولی معمولاً از یک رشته فلزی یکپارچه تشکیل می‌شود. این ساختار در برابر خم‌کردن مکرر انعطاف کمتری دارد، اما برای نصب ثابت گزینه‌ای رایج است. در اصطلاح فنی، هادی تک‌مفتولی معمولاً با ساختارهای مشابه Class 1 شناخته می‌شود.

کاربردهای متداول سیم و کابل مفتولی

• بخش‌هایی از سیم‌کشی ثابت ساختمان
• تابلوها و مسیرهایی که پس از نصب، نیاز به حرکت یا خم‌کاری مکرر ندارند
• کاربردهایی که ساختار کابل و مشخصات پروژه، هادی غیرقابل‌انعطاف را تأیید می‌کند

برای بررسی گروه محصولات نصب ثابت، صفحه سیم و کابل‌های غیرقابل انعطاف با عایق PVC را ببینید.

مزایا و محدودیت‌های هادی مفتولی

• برای نصب ثابت، ساختاری ساده و پایدار دارد.
• در مسیرهای مستقیم و کم‌خم، نصب آن می‌تواند مناسب باشد.
• خم‌کردن مکرر یا استفاده در مسیرهای پیچیده می‌تواند اجرای آن را دشوار کند.
• نباید برای محل‌هایی انتخاب شود که انعطاف‌پذیری یا حرکت دوره‌ای نیاز اصلی است.

سیم یا کابل نیمه افشان چیست؟

هادی نیمه افشان از چند رشته فلزی تشکیل می‌شود، اما تعداد و ظرافت رشته‌های آن به اندازه هادی افشان نیست. به همین دلیل، انعطاف آن از مفتولی بیشتر و از افشان کمتر است. این نوع هادی برای بسیاری از کاربردهای نصب ثابت و برخی کابل‌های قدرت استفاده می‌شود.

هادی چندمفتولی با انعطاف محدود معمولاً در رده‌هایی مانند Class 2 قرار می‌گیرد. توجه کنید که «چندرشته‌بودن» به‌تنهایی به معنی افشان‌بودن نیست؛ قطر مفتول‌ها و کلاس هادی نیز مهم هستند.

کاربردهای متداول هادی نیمه افشان

• کابل‌های قدرت و نصب ثابت در کاربردهای صنعتی
• مسیرهایی که نسبت به مفتولی به انعطاف بیشتری نیاز دارند، اما کابل افشان ضروری نیست
• کابل‌های با سطح مقطع بالاتر که اجرای هادی تک‌مفتولی در آن‌ها دشوارتر است

برای بررسی کابل‌های نصب ثابت با تحمل حرارتی بالاتر، صفحه سیم و کابل غیرقابل انعطاف با عایق XLPE را مشاهده کنید.

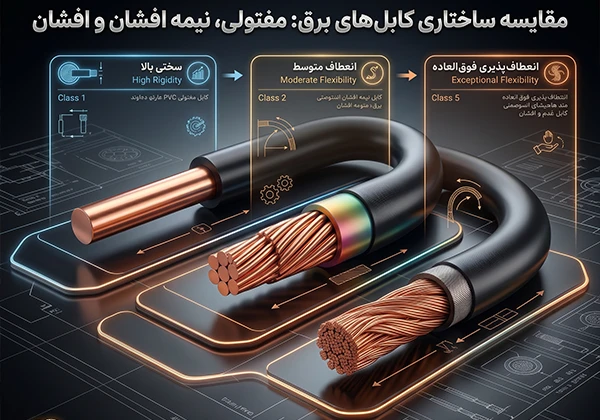

مقایسه افشان، مفتولی و نیمه افشان در یک نگاه

افشان یا مفتولی یا نیمه افشان؛ کدام را انتخاب کنیم؟

پاسخ کوتاه این است: کابلی را انتخاب کنید که هم از نظر شرایط نصب و هم از نظر مشخصات الکتریکی با پروژه هماهنگ باشد. تنها انعطاف‌پذیری نباید معیار تصمیم باشد.

اشتباهات رایج هنگام خرید سیم و کابل

• انتخاب افشان فقط به دلیل نرم‌بودن، بدون بررسی کاربرد واقعی
• فرض اینکه هر کابل چندرشته‌ای، افشان است
• نادیده گرفتن نوع عایق و روکش هنگام انتخاب برای محیط مرطوب، گرم یا صنعتی
• انتخاب کابل بر اساس ظاهر یا قیمت، بدون بررسی استاندارد و مشخصات فنی
• استفاده از سیم یا کابل معمولی در کاربردهای دارای حرکت و خمش مداوم
• نادیده گرفتن سطح مقطع و جریان مجاز مدار

رابطه نوع هادی با سایز کابل

نوع هادی جایگزین محاسبه سطح مقطع نیست. چه کابل افشان باشد، چه مفتولی یا نیمه افشان، باید جریان طراحی، طول مسیر، افت ولتاژ، روش نصب و دمای محیط بررسی شود. برای آشنایی با مسیر انتخاب کابل در پروژه‌های صنعتی و ساختمانی، مقاله راهنمای جامع سیم و کابل را نیز بخوانید.

در کابل‌های آلومینیومی نیز ساختار و سطح مقطع باید با دقت بیشتری بررسی شود؛ برای آشنایی با محصولات مرتبط، به کابل‌های آلومینیومی تک‌رشته و چندرشته مراجعه کنید.

جمع‌بندی

تفاوت کابل افشان، مفتولی و نیمه افشان در ساختار هادی و میزان انعطاف‌پذیری آن‌هاست. افشان برای مسیرهای دارای خم و نیاز به انعطاف مناسب‌تر است؛ مفتولی بیشتر برای نصب ثابت و مسیرهای کم‌خم کاربرد دارد؛ و نیمه افشان میان این دو قرار می‌گیرد و در بسیاری از کاربردهای قدرت و نصب ثابت استفاده می‌شود.

با این حال، انتخاب نهایی باید بر مبنای جریان مدار، سطح مقطع، روش نصب، شرایط محیطی و استاندارد پروژه باشد. برای مشاهده گروه‌های محصول، به صفحه محصولات بهفر دامغان مراجعه کنید. برای مشاوره درباره انتخاب کابل متناسب با پروژه نیز از صفحه تماس با ما استفاده کنید.

پرسش‌های متداول

آیا سیم افشان برای همه کاربردها بهتر است؟

خیر. سیم افشان انعطاف بیشتری دارد، اما نوع کابل باید با شرایط واقعی نصب و مشخصات پروژه انتخاب شود. برای نصب ثابت یا کاربردهای ویژه، گزینه دیگری ممکن است مناسب‌تر باشد.

آیا نیمه افشان همان افشان است؟

خیر. نیمه افشان نیز از چند مفتول تشکیل می‌شود، اما مفتول‌های آن معمولاً ضخیم‌تر و تعداد آن‌ها کمتر از هادی افشان است؛ بنابراین انعطاف کمتری دارد.

سیم مفتولی برای کجا مناسب است؟

معمولاً برای نصب ثابت و مسیرهایی که پس از اجرا به خم‌کاری یا حرکت مکرر نیاز ندارند، قابل بررسی است. انتخاب نهایی باید مطابق مشخصات پروژه باشد.

آیا سطح مقطع افشان و مفتولی با هم فرق می‌کند؟

سطح مقطع باید بر اساس جریان، افت ولتاژ و شرایط نصب محاسبه شود. تفاوت ساختار هادی به‌تنهایی جایگزین این محاسبه نیست.
